氣液增壓器工作原理圖
您現在的位置: 首頁 > 動作原理 > 氣液增壓器工作原理圖
玖容氣液增壓器類似于一壓力增壓容器，對大徑空氣驅動活塞施加一個很低的壓力，當此壓力作用于一個小面積活塞上時產生高壓液體。從而適應通用于汽車制動系統，壓力機器及高壓腔的測試作用。
如匹配油壓缸使用，易可替代液壓泵站。解決速度慢、燥音大、油污、笨重及維護繁雜之困擾。
氣液增壓器工作原理圖
增壓器與增壓缸區別系為分體式，油缸分開并可任意角度安裝。操作原理與增壓缸相同：系靠兩個載面積不同之活塞，利用氣源壓力（P1）推動大面積活塞（A1），由小面積（A2）推動另一端的液壓油，繼而使另一活塞（A3）之活塞桿抵觸工件，缸體內液壓油澎脹從而產使高壓達到成型目的。（如上圖）
計算公式：P2=（A1/A2）XP1 F（高壓出力）=P2*A3

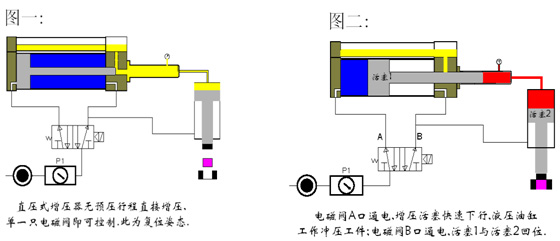

直壓式增壓器控制動作圖

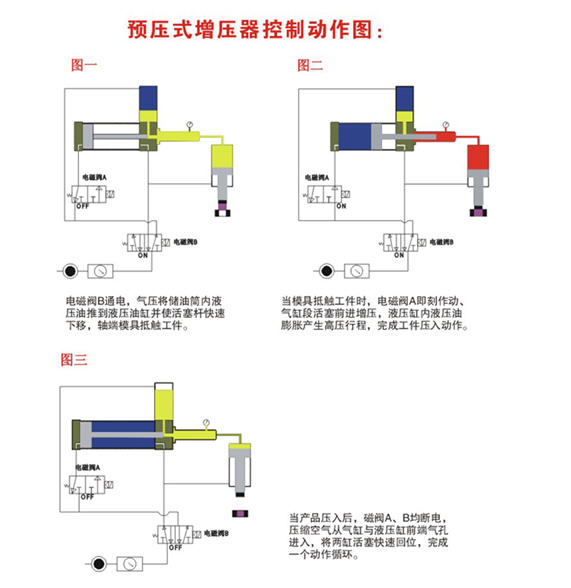

預壓式增壓器控制動作圖
