玖容JRU直壓式氣液增壓器氣路連接圖及動作順序

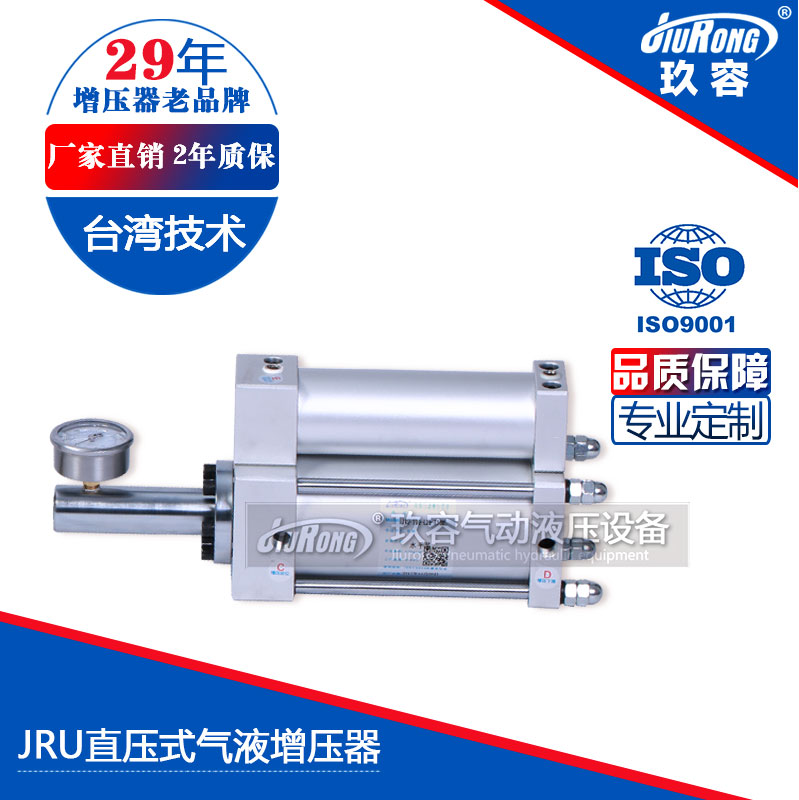

玖容JRU直壓式氣液增壓器,控制簡單，一只二位五通電磁閥即可控制；動作速度快，可高頻率動作且不產生油霧；獨立安裝，根據需求可帶一只或多只油壓缸；適用于剎車離合，軸承及五金件的裝配等場合；采用水平安裝。

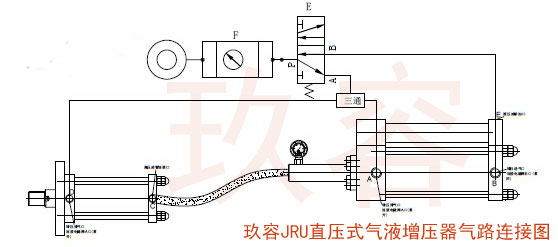

一、JRU直壓式氣液增壓器氣路連接圖

二、JRU直壓式氣液增壓器動作順序

(1)、JRU直壓式氣液增壓器按照上圖氣路連接圖接好之后，打開氣源，此時氣液增壓器處于回位狀態；
(2)、電磁閥DT1通電，切換氣路使氣壓作用于氣缸活塞使氣缸活塞開始位移，直接開始直壓；
(3)、根據加工工件保壓需要，調節保壓時間，電磁閥DT1斷電，再次切換氣路，使氣缸和油缸同時回位達到初始狀態。至此一個動作循環完畢。
